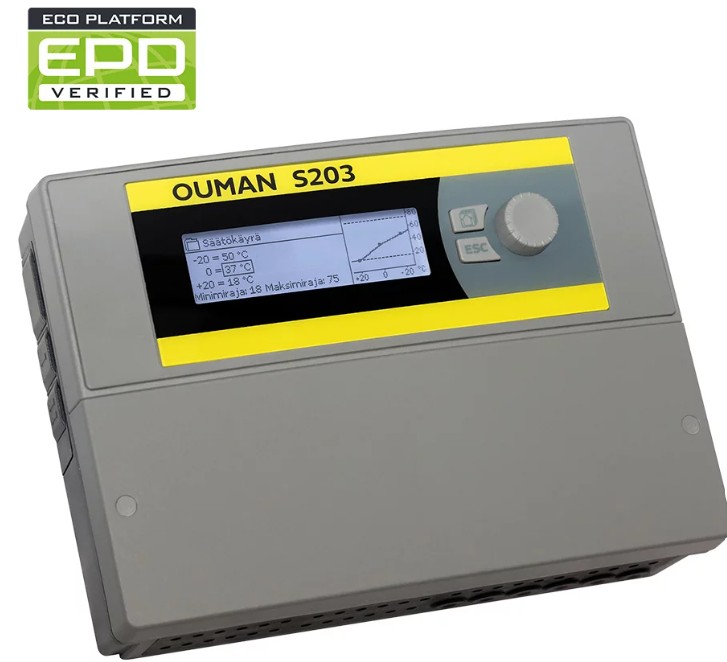

Ouman S203 heating controller for three circuits (2 heating circuits, 1 domestic hot water circuit)

Mõõdud: laius 230 mm, kõrgus 160 mm, sügavus 60 mm

Kaal: 1.3 kg

Kaitseaste: IP 41

Töötemperatuur: 0 ºC…+50 ºC

Ladustamistemperatuur: -20 ºC…+70 ºC

Tehonsyöttö: L (91), N (92)

– Käyttöjännite / tehontarve 230 Vac / 200 mA

– Sisäisen 24 VAC -teholähteen kuormitettavuus yhteensä max. 1A/23 VA

– Syöttö ryhmäkeskuksesta max 10A

Mittaustulot:

– Anturimittaus (tulot 11-26)

Mittauskanavan tarkkuus:

– NTC10: ±0,1 ºC alueella -50 ºC…+100 ºC, ±0,25 ºC alueella +100 ºC…+130 ºC

– NTC20: ±0,1 ºC alueella -20 ºC…+130 ºC, +0,5 ºC alueella -50 ºC…-20 ºC

– NTC1.8: ±0,1 ºC alueella -50 ºC…+100 ºC, -0.4 ºC alueella 100 ºC…130 ºC

– NTC2.2: ±0,1 ºC alueella -50 ºC…+100 ºC, -0.6 ºC alueella 100 ºC…130 ºC

– Ni1000LG, Ni1000DIN ja Pt1000: ±0,1 ºC alueella -50 ºC…130 ºC

Kokonaismittaustarkkuudessa huomioitava myös antureiden toleranssit ja kaapeleiden vaikutus.

– Virtamittaus (tulot 22-24): 0 – 20 mA virtaviesti, mittaustarkkuus 0.1 mA

– Jännitemittaus (tulot 14,17, 22-24): 0-10 V jänniteviesti, mittaustarkkuus 50 mV

– Digitaalitulot (tulot 20-28): Kosketinjännite 15 Vdc (tulot 27 ja 28), kosketinjännite 5 Vdc (tulo 25, 26). Kosketinvirta 1.5 mA (tulot 27 ja 28), kosketinvirta 0,5 mA (tulo 25, 26).

Ylimenovastus max. 500Ω (suljettuna), min 11 kΩ (avoimena)

Pulssitulot (27-28): Minimi pulssinpituus 30 ms.

Analogiset lähdöt (53,54,64,66,68,70):

Lähtöjännitealue 0…10 V

Lähtövirta max. 7 mA / lähtö

15 VDC jännitelähtö(1): 15 VDC lähdön maksimikuormitus 100 mA

24 Vac jännitelähdöt (51,52): Lähtövirta max. 1A / lähtö.

Ilman ulkoista virtalähdettä lähtöjen kuormitettavuus jatkuvana yhteensä max. 23 VA.

Triac-lähdöt (55-60): 24 Vac. Triac-lähdöt pareina (55, 56), (57, 58) ja (59, 60).

Kunkin parin yhteenlaskettu lähtövirta max. 1A. lman ulkoista muuntajaa triac-lähtöjen ja 24Vac lähtöjen yhteenlaskettu kapasiteetti 23VA.

Tiedonsiirtoliitännät

– RS-485-väylä (3 ja 6), (A ja B): Galvaanisesti isoloitu, tuetut protokollat Modbus-RTU

Lisävarusteet

– Verkkosovitin: Oumanin verkkosovitin tarjoaa Modbus TCP/IP -rajapinnan S203 -laitteelle.

– GSMMOD: Kytkemällä S203-laitteeseen modeemin voit kommunikoida

laitteen kanssa tekstiviestillä ja välittää tiedot hälytyksistä

kännykkään tekstiviestinä.

HYVÄKSYNNÄT

– EMC-direktiivi: 2014/30/EU, 93/68/EEC

– häiriönsieto: EN 61000-6-1

– häiriönpäästöt: EN 61000-6-3
